ホイストとは│クレーン・ウィンチ・チェーンブロックとの違い
ホイストは、重量物を上げ下げするためのマテハン機器です。こちらの豆知識では、工場や倉庫の作業に必要なホイストの基本や種類などをご紹介しています。
ホイストとは
ホイストは、重い荷物を持ち上げて運搬するために用いられる巻き上げ式のマテハン機械です。通常、建設現場や工場内で重量物を上げ下げする作業には大人数を要しますが、ホイストを使用することで省力化できます。
吊り上げ可能な重さは、200kg程度から1t以上まで幅広くあります。小型で軽量でありながら、重量物に対応できるため、物流の現場や自動車工場などで重宝されています。
ワイヤーやチェーンの動力源は、手動、電動、もしくはエアー駆動となりますが、走行機能を備えた電気ホイストが最も一般的に使用されています。
ホイストの種類
ホイストは動力源や軌道によって様々な種類があります。用途や使用環境に合わせてお選びください。
電気ホイスト
電気ホイストは電力でワイヤーの付いているモーターを動かして、重量物を上げ下げする機械です。工場や倉庫などで最も広く使用されています。
電気ホイストは、巻き上げ装置と横行装置に分かれていて、Iビームや天井クレーンと組み合わせて使用されています。スイッチを押して上げ下げを切り替えていますが、リモコンスイッチなどにより遠隔作業を行ったり、自動制御を行うことが可能です。
エアホイスト
エアホイストは、圧縮空気を動力とした巻き上げ機です。電気を使わないため、火花による引火の恐れがありません。化学工場や爆発性ガスや危険物取扱場所でも安心してご使用いただけます。
電池式ポータブルホイスト
電池で可動するため、移動させて使用できるホイストもあります。本体自体も小型で軽量である場合も多く、操作性が高くなっています。建築現場の簡易クレーンや、土木工事での荷役・運搬で活躍するマテハン機器の1つです。
レバーホイスト
レバーホイストは、小型のチェーンブロックで、ハンドル・レバーを操作することで、重量物の上げ下げを行う装置です。一般的なチェーンブロックよりも小型軽量で、安価に購入できます。建築・土木などの吊り上げだけではなく、けん引や貨物運搬の際の荷締め機に使用されるものもあります。
レバーホイストは、主にハンドル、滑車、チェーンおよびフックの主要部分から構成されていて、フックに対象物をひっかけ、チェーンにテンションをかけることで荷物を吊り上げたり、しっかりと固定することができます。
他のマテハン機械との違い
ホイストの他にも、荷役作業に利用されているマテハン機器があります。クレーン、ウィンチ、チェーンブロックなどとホイストの違いを解説していきます。
クレーン
マテハン機器においてのクレーンは、荷物を吊り上げて前後左右に運搬する機械です。吊り上げには、巻き上げ装置が利用されていて自動で動きます。一方で吊り上げの作業を人力で行う場合は、クレーンには含まれずチェーンブロックなどに該当します。吊り上げを動力で行えば、水平方向の移動が人力でもクレーンとなります。
ホイストは荷物を垂直方向に上下させるのみで、クレーンは吊り上げて水平に移動させます。クレーンにホイストを固定させて水平に移動させています。
テルハ
テルハは、ホイストによる荷物の上げ下げと横行レールに沿った線の移動をする二次元のホイスト式クレーンです。1本のレール上をホイストが移動することから「モノレールホイスト」とも呼ばれています。
天井クレーン
天井クレーンは、天井付近のランウェイを走行するホイスト式クレーンで、「ホイスト式天井クレーン」とも呼ばれています。屋外であっても同様の形状であれば「天井クレーン」となります。
橋形クレーン
橋形クレーンは、天井クレーンの両端に脚があり、地上または床上に設けたレーンの上を走行するクレーンのことです。「門型クレーン」と呼ばれています。
片橋形クレーン(片門形クレーン)
片側は建屋のランウェイ、片側は地上を走行するクレーンです。設備機械専用の作業や軽作業などに用いられます。

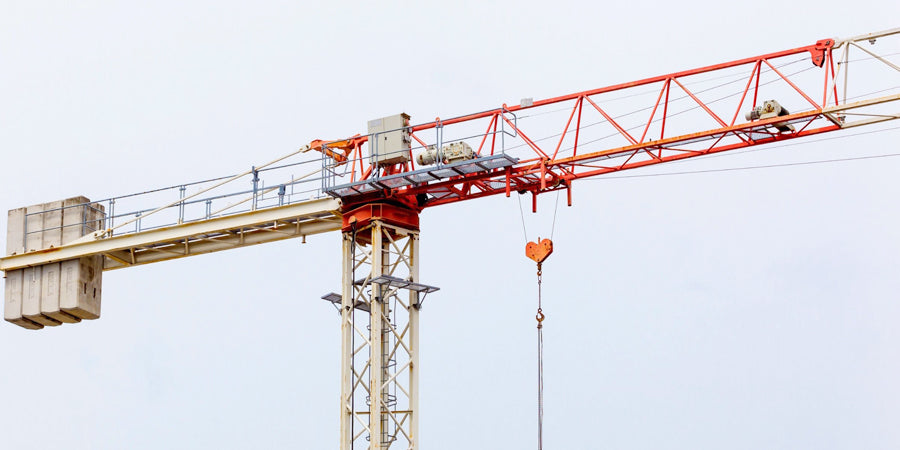

ジブクレーン
ジブクレーンは、ジブを有しジブ先端の滑車に巻き上げ用ワイヤーロープを通して荷物を吊る機械で、天井クレーンに次いで多く使用されています。
ウィンチ
ウィンチは、「巻き上げ機」と呼ばれることもあり、フックで重量物を掛けて巻き上げる装置です。巻胴にロープやワイヤーを巻き付け、荷物の吊り上げや移動を行います。電動で動くことがほとんどで、建設工事、車両の昇降、船の荷役などに使用されています。
ホイストは、垂直に吊り下げる装置であるのに対して、ウィンチは垂直だけでなく荷物の横引きなども行います。
チェーンブロック
チェーンブロックは、チェーンを利用して重量物を巻き上げる装置のことです。テコや滑車の原理を応用させて、少ない力でも重い荷物を持ち上げることを可能にしています。
主に人力でハンドチェーンを引くことによって、吊り上げや引き抜きを行います。電気を使わないため、電源がない場所でも使用することができます。
電動式チェーンブロックもあり、リモコン操作で簡単に重量物の昇降が可能です。吊り上げ可能な定格荷重は、手動よりも軽くなります。
また、エアチェーンブロックは、空気の力で駆動しますので、危険な薬品を扱う化学工場などで重宝されています。
ホイストまとめ
ホイストは、重量物の吊り上げや移動を効率化できる機械です。クレーン、ウィンチ、チェーンブロックなどと使い分けてご利用ください。
トラデポでは、おもにトラックの荷締めに利用できるレバーホイストを中心に取り扱いを行っております。最適な製品についてお気軽にお問い合わせください。
